先日作成した "ProductTreeをXMLﾌｫｰﾏｯﾄでｴｸｽﾎﾟｰﾄする" ﾏｸﾛの ﾍﾞｰｽとなった、BodyのTreeをｴｸｽﾎﾟｰﾄするﾏｸﾛをついでに公開しておきます。 （過去に "Unofficial CATIA User Forum" Uｐした事のある物です） そこそこﾎﾞﾘｭｰﾑが大きい為、下記のｻｲﾄにﾓｼﾞｭｰﾙ等をUp…

こちらでご質問頂いた件のｻﾝﾌﾟﾙです。 Drawingのﾗｲﾝの端点座標を取得 - C#ATIA最初に線幅を入力する為のﾀﾞｲｱﾛｸﾞが出ますので、 1～63までの数値を入力。 その後、線をドンドン指定してください。 途中、線幅を変更したい場合には、一度ESCｷｰを押すことで 再…

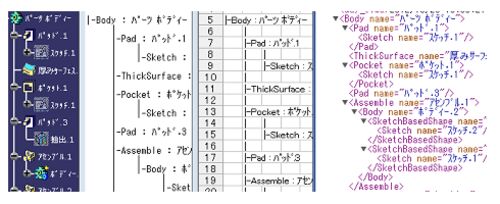

先日ご紹介した "スタック・オーバーフロー" のｻｲﾄに "ProductのTreeをXMLﾌｫｰﾏｯﾄで出力したいのだが" みたいな 質問がありました。 vbscript - generate xml file from Catia treeview - Stack Overflowで、VBAで作ってみました。 出来上がりはこんな感じ。(…

CATIAに限らず、(国内の)ﾕｰｻﾞｰｻｲﾄﾞのMCAD系のｻｲﾄはかなり少なく なったような気がします。 ので、CATIA関連ｻｲﾄを探してみました。 ○キートス キートス -Kiitos- | CATIA V5 無料テキスト 何故このｻｲﾄで、このようなﾃｷｽﾄが無料でDL出来るのか？ 未だに謎です…

コンピュータエンジニア向けの "スタック・オーバーフロー" と言うサイトがあります。 業務でCATIAを使用している方には、ほぼ無縁なサイトで、プログラムの質問に対し 解答が付くだけといった、非常にドライなサイトです。スタック・オーバーフロー 日本語…

ご質問頂いたもののｻﾝﾌﾟﾙです。指定したﾄﾞﾛｰｲﾝｸﾞﾃｰﾌﾞﾙに、指定した形状ｾｯﾄの子形状ｾｯﾄの名前を反映させます。 仮に、以下の様な状態のﾌｧｲﾙがあるとします。 ﾃｰﾌﾞﾙは2X2で、形状ｾｯﾄ(a)側の子形状ｾｯﾄは、5個(a1～a5)有ります。 又、子形状ｾｯﾄの名前にはそれぞ…

ご質問頂いたもののｻﾝﾌﾟﾙです。指定した形状ｾｯﾄ内のｻｰﾌｪｽのみ、緑色に変更します。 特に記述する事もない為、ｿｰｽｺｰﾄﾞです。 'vba '指定形状ｾｯﾄ内にあるｻｰﾌｪｽの色を緑に変更 Sub CATMain() Call SurfaceChangeColorMain End Sub Sub SurfaceChangeColorMain()…

ご質問頂いたもののｻﾝﾌﾟﾙです。ﾕｰｻﾞｰが指定した要素(点・線・面等)をZX平面を基準とした対称要素を、 指定した要素と同一の形状ｾｯﾄ内に作成します。 仮に、以下の様な状態のﾌｧｲﾙがあるとします。 ここでﾏｸﾛを実行し、"曲線.1" "ｻｰﾌｪｽ.1" "点.1" をShiftやCtr…

ご質問頂いたもののｻﾝﾌﾟﾙです。以下の様な状態のﾌｧｲﾙがあるとします。 ここでﾕｰｻﾞｰが形状ｾｯﾄを指定した際、指定した形状ｾｯﾄが存在し Partに直接ぶら下がっている形状ｾｯﾄ内に、新たに空の形状ｾｯﾄを 作成します。 言葉で表現するとややこしいです。実際にﾏｸﾛを…

こちらの続きです。 外部ﾌｧｲﾙから点を3Dに取り込む2 - C#ATIAこちらも過去に "Unofficial CATIA User Forum" でUpしたものです。 前回のﾏｸﾛでも目的は達成できるのですが、大量の点を取り込む際 どうしても時間がかかり過ぎます。 これに悩み、思いついたの…

こちらの続きです。 外部ﾌｧｲﾙから点を3Dに取り込む1 - C#ATIAこれは過去に "Unofficial CATIA User Forum" でUpしたものです。 CATVBA や CATVBScript では無く、VBScriptです。 VBScriptで作成するメリットは、D&Dが利用出来るところでしょうか？ｿｰｽｺｰﾄﾞで…

CSVﾌｧｲﾙの様な座標値をCATIAに取り込む機能は、Drawにはﾃｰﾌﾞﾙ としてはあるのですが、3D側には標準的には無いのだろうと思います。 国内外のｻｲﾄを見てもそれなりに需要があるようで、機能を補填する ようにﾏｸﾛがチラホラ見受けられます。http://www.coe.org/…
