こちらの続きです。
2020.10以降のFusion360 早送り速度対策を考える - C#ATIA
先に書いておきますが、
非営利な方のみご利用ください。
正直な所10/1のUpdateが入ってからじゃないと使える方法どうか
分かりませんが、事前に何かしら方法を探したいです。
(現時点ではFusion360 Ver2.0.9006)
クラウドでのファイルの変換は時間がかかって話にならないので、
Fusion360自体での変換がターゲットです。
ファイルエクスポートに関しては、APIの場合はExportManagerオブジェクトが
一手に任されているハズです。
Fusion 360 Help
ここを経由しているものに関してはクラウド経由ではない為、処理が
速いです。汎用的なCADフォーマットだと、Iges・Sat・Stepですね。
この3つに絞ってお話を進めましょう。
少し前のUpdateで個人ライセンスでのSatのインポートは対象外となりました。
(9/25時点)
でもExportManagerオブジェクト経由であればインポート出来たはずです。
(ダイアログで制限しているだけのようです)
10/1以降の制限も同様の方法であれば、APIで簡単にクリア出来そうです。
でも、今回はここも制限してきそうな予感がするので、他の方法を・・・
思いつくのはテキストコマンド(Txt)ぐらいです。

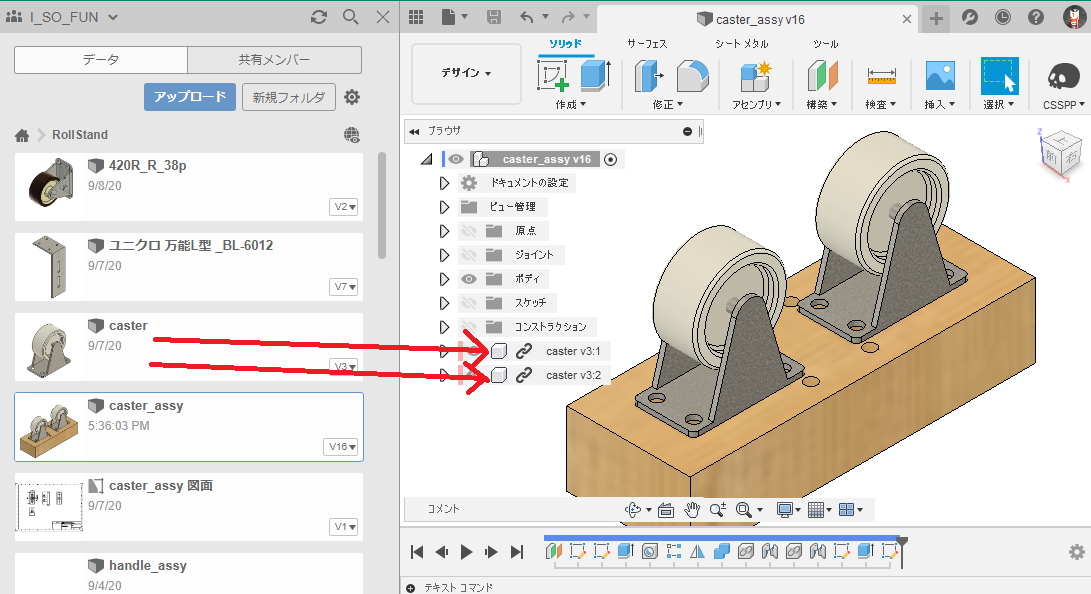

この様なデータでテストしました。
土台部分は自身のドキュメントでモデリングし、他の2つは他のドキュメントを
参照した状態で配置しています。
◎個人ライセンスでSatをインポート
個人ライセンスでIges・StepはGUIの開くで可能なのですが、Satは出来ない為
先にご紹介しておきます。
〇NaFusionUI.ImportCmd
NaFusionUI.ImportCmd <filepath>
(テキストコマンドは勝手に判断します。危険ですが)

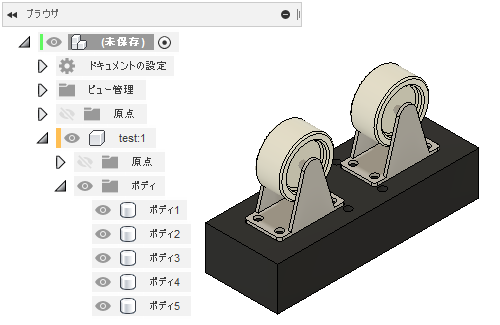

ファイル名のコンポーネントとしてインポートされています
色が入っていますが、一部のみしか再現されていませんでした。
〇ActiveComponentData.LoadSAT

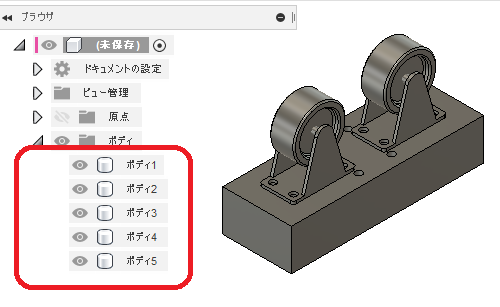

ActiveComponentData.LoadSAT <filepath>
ボディとしてインポートされます。
色は再現されません。
又、単位がCmとしてインポートされるようでサイズが変わってしまします。
あまり良くない方法ですね。
〇Translator.LoadSatFile
Translator.LoadSatFile <filepath>
色が再現されていません。

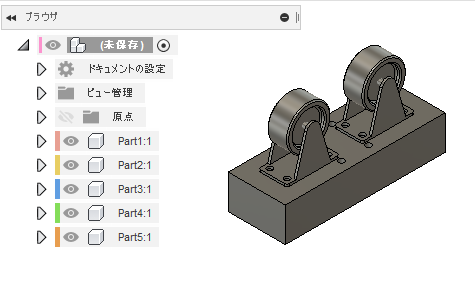

ボディ毎にコンポーネントとしてインポートされているようですが、
コンポーネントの△を押しても開きません。
ご紹介しつつなんですが、操作していると最悪Fusion360がクラッシュ
するので使わない方が良さそうです。
◎CADファイルとしてエクスポートする
やっと本題です。
〇Asset.Export
Asset.Export <filepath>
唯一Iges・Sat・Stepでエクスポート出来ました。ファイルの
フォーマットは
画像はエクスポートしたファイルを再度開いた状態です。

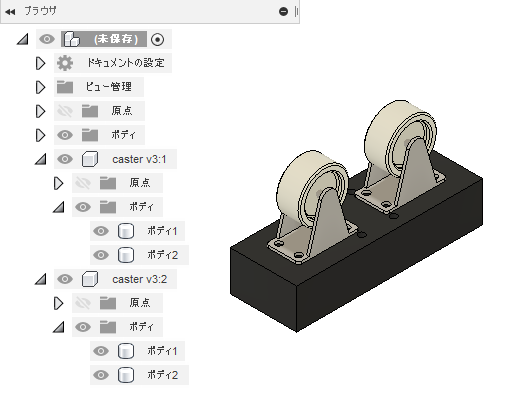

Iges・StepはAssyも再現していました。
Satは "NaFusionUI.ImportCmd" を使用しました。
SatはAssy状態を保っていません。ACISでAssyのフォーマット(拡張子忘れた)
があったはずなので、恐らくエクスポートした時点でAssyを保てない
のだろうと思います。
〇Translator.SaveSatFile
Translator.SaveSatFile <filepath(.sat)>

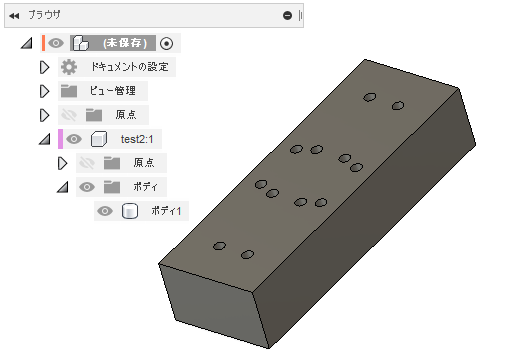

ルートコンポーネントのものしかエクスポート出来ませんでした。
〇Body.SaveSatFile
Body.SaveSatFile <filepath(.sat)>

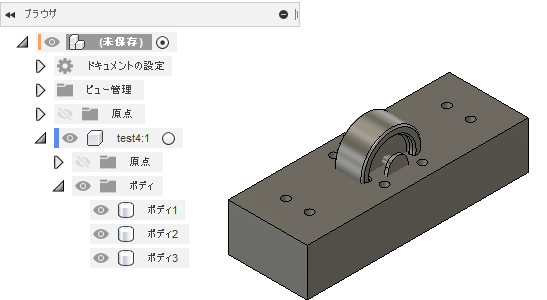

Assyの位置を保てませんでした。又、1ファイルを2個Assyしていましたが
1個分しかエクスポートしてません。
(API的にComponentをエクスポートしているようです)
ひょっとしたら他にもあるかも知れませんが、試した範囲はこれぐらいです。
カーネルの歴史的背景でSatが非常に多く、Iges・Stepは "Asset.Export"
のみ可能でした。 但し、エクスポート処理後 ダイアログが表示されるので
制限を受けそうな気もします。
正直な所、Satファイルは(Parasolidに比べ)一般的なフォーマットとも言い
難く他フォーマットにしたいのが本音です。
Sat -> Step の場合は
"GrabCAD Workbench" か "Cadexchanger Cloud" かな?
GrabCAD Workbench | CAD Collaboration for Engineers & Designers
Online 3D viewer and converter | CAD Exchanger
確認していないのですが、恐らく "GrabCAD Workbench" でもSatは扱えるはず。
"Cadexchanger Cloud" に関しては、月の回数制限等あるもののFreeプランが
あるようで、少ない数なら乗り切れるかも。
